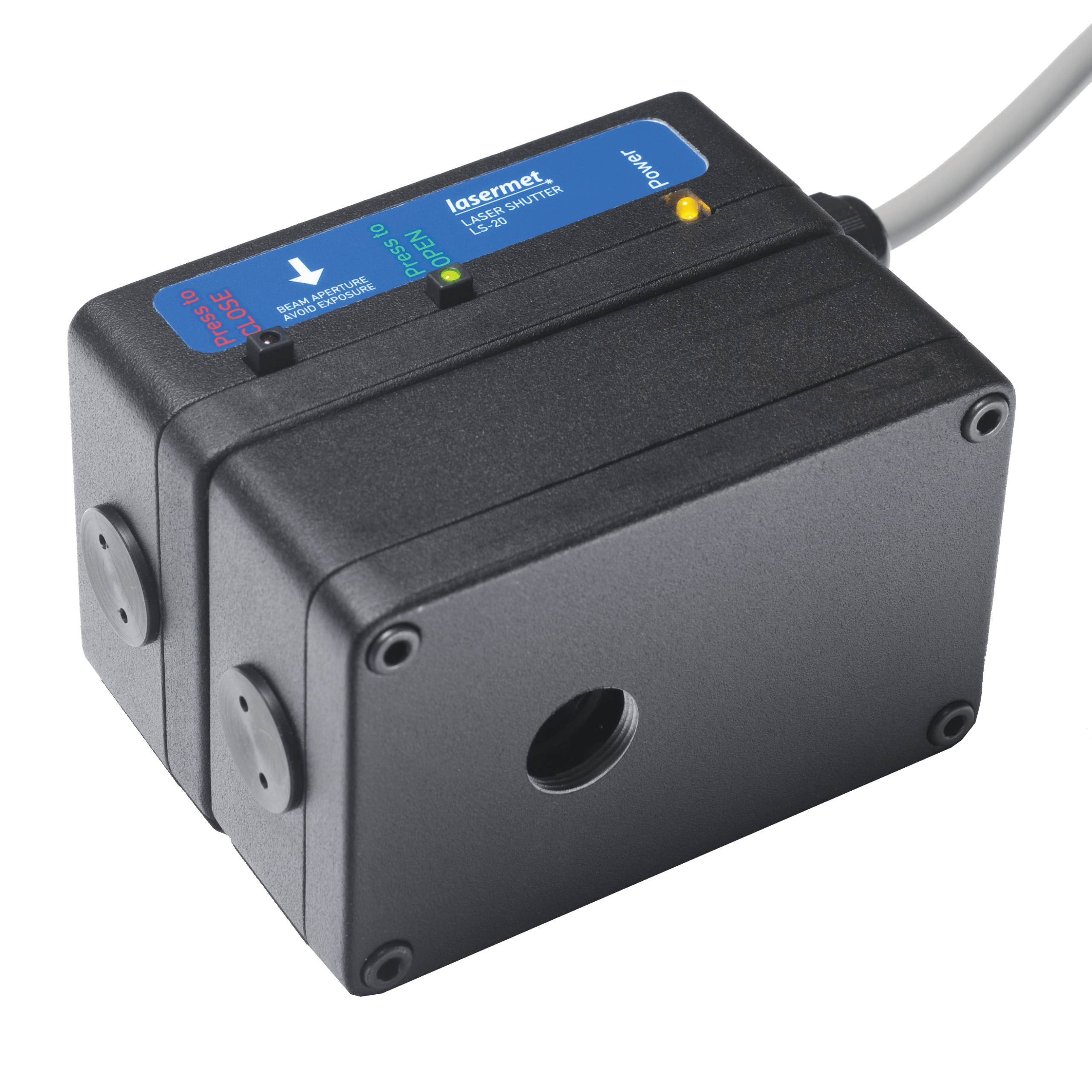

LS-20 Hochintegrierte Laser-Shutters

Hochintegritäts-Laser-Sicherheitsstrahlblende

Die Lasermet LS-20 Laserschutzblende soll verhindern, dass Sie versehentlich einem potenziell gefährlichen Laserstrahl ausgesetzt werden.

Kategorie: Schlagwort:

Er wurde als Teil eines hochintegrierten Sicherheitssystems entwickelt und verfügt über eine durch Schwerkraft schließende Klinge und zwangstrennende Prüfkontakte. In geschlossenem Zustand lenkt der Shutter den eintreffenden Laserstrahl auf ein internes Strahlenbündel ab, wo die Energie in Wärme umgewandelt wird, die im Aluminiumgehäuse des Shutters abgeleitet wird. Wenn der Shutter geöffnet ist, durchläuft der Laserstrahl den Shutter ohne Unterbrechung.

SIL RATED VERSION

Es ist eine ‚SIL3‘-Version erhältlich, die bei korrekter Verdrahtung mit einem Lasermet Interlock®-Steuersystem eine Sicherheitsverriegelung bietet, die die Sicherheitsintegritätsstufe 3 gemäß EN61508 und die Leistungsstufe ‚e‘ gemäß EN ISO 13849-1 erfüllt.

KONTROLLMÖGLICHKEITEN

Die Standardbedienung erfolgt über die Tasten ‚Open‘ und ‚Close‘ auf der Oberseite des Rollladenkastens. Für die Fernsteuerung des Shutters ist eine Fernschaltstation (LS-RS20) erhältlich. Alternativ kann der Shutter so eingestellt werden, dass er sich öffnet, sobald die Stromversorgung eingeschaltet wird. In jedem Fall schließt sich der Shutter, wenn die Stromversorgung unterbrochen wird.

VERBINDUNG ZUM STRAHLROHRSYSTEM

Der LS-20 hat Eintritts- und Austrittsöffnungen mit einem Durchmesser von 16 mm. Diese sind mit einem Gewinde versehen und es können Strahlrohre geliefert werden, die in das Shuttergehäuse passen und den Laserstrahl einschließen.

STRAHLBLENDE FÜR HOCHLEISTUNGSLASER

Die maximale Durchschnittsleistung für die Verwendung mit dem internen Beam Dump beträgt 20 W. Für höhere Leistungen kann der Beam Dump jedoch leicht entfernt werden, indem er von der Seite des Shuttergehäuses abgeschraubt wird. Sie können Strahlrohre anbringen und den Strahl auf ein entferntes Beam Dump lenken. Dadurch kann der Shutter für viel höhere Leistungen verwendet werden, sogar für Laser mit mehreren Kilowatt.

OPTIONEN FÜR ROLLLADENBLÄTTER

Die Blende ist aus rostfreiem Stahl gefertigt, was für die meisten Anwendungen ausreichend ist. Bei Bedarf können jedoch standardmäßige versilberte oder dielektrische Spiegel an der Vorderseite der Blende angebracht werden. Dies wird im Allgemeinen für durchschnittliche Leistungen von mehr als 20 W empfohlen, wenn die Remote Beam Dump Option verwendet wird. Dies kann auch bei der Verwendung von gütegeschalteten Lasern ratsam sein, da diese selbst bei einer durchschnittlichen Leistung von unter 20 W eine leichte Ablation der Klinge verursachen können.

FIXINGS

Der LS-20-Verschluss ist mit einem M6-Innengewinde im Sockel ausgestattet, das sich unter der Mittellinie des Balkens befindet. In der Basis befindet sich außerdem ein Schlitz, in den ein zweiter M6-Bolzen eingesetzt werden kann, um zu verhindern, dass sich der Verschluss dreht oder losgeschraubt wird. Der Schlitz ermöglicht die Befestigung auf zölligen und metrischen optischen Breadboards.

MESSUNG DER LASERSTRAHLLEISTUNG

Wenn der LS-20 mit einem Spiegel ausgestattet ist, ermöglicht er eine einfache Messung der Laserstrahlleistung. Der Beam Dump kann abgenommen und ein Detektorkopf zur Messung der Laserleistung an der Seite des Shutters angebracht werden. Auf diese Weise kann die Leistung oder Energie gemessen werden, wenn sich der Shutter im geschlossenen Zustand befindet.

SPEZIFIKATIONEN
Modell Nr.LS-20-24LS-20SIL-24
Maximale durchschnittliche Leistung bei internem Beam Dump20 W20 W
Maximale Durchschnittsleistung mit separatem Beam DumpUnlimitedUnlimited
Apertur-Durchmesser16 mm16 mm
Betriebsspannung24 V DC24 V DC
Aktuell geschlossen30 mA60 mA
Aktuell Offen250 mA500 mA
Interne Beam-Dump-KühlungConvectionConvection
Größe (mm)98 x 65 x 3798 x 65 x 73
Masse400 g800 g
Sicherheits-Integritätsstufe (to EN 61508)TBASIL 3
Zertifiziert nach EN ISO 13849-1
Sicherheit von Maschinen – Sicherheitsbezogene Teile von
Steuerungssystemen. Performance Level wie gezeigt
‘c’‘e’
Lebenslang5 x 105 Operations5 x 105 Operations
VERLÄNGERUNGSLEITUNGEN

Die LS-20 Shutter werden mit einem fest angeschlossenen, 3 m langen Kabel geliefert, das mit einem 15-poligen High-Density-D-Stecker (männlich) abgeschlossen ist. Bei Bedarf kann dieses Kabel mit einem oder mehreren 3 m langen Kabeln verlängert werden (Teilenr. LEAD-LS20-3M).

FERNSCHALTSTATION

Es ist eine Fernschaltstation verfügbar, mit der der Rollladen durch Drücken von Tasten geöffnet und geschlossen werden kann, die sich nicht direkt am Rollladen befinden. Neben den Start- und Stopptasten gibt es auch LED-Anzeigen für „Einschalten“, „Öffnen“ und „Schließen“. Diese sind in 2 Ausführungen erhältlich:

  • Feststehend (LS-RS20) – Wandmontage mit Jalousiesteckdose und Klemmen für den Anschluss an ICS
  • Schwimmend (LS-RS20-FL) – Mit Shutter-Buchse und 3 m langem fliegendem Kabel zum Einstecken in einen Verteilerkasten
VERTEILERKASTEN FÜR LS-20 BEAM SHUTTERS

Dies sind wandmontierbare Verteilerkästen mit Klemmen für den Anschluss an ein Lasermet ICS Interlock®-Steuerungssystem oder eine andere Stromversorgung für Rollläden. Erhältlich mit 1, 2 oder 4 Shutter-Anschlüssen.

Order code
1 wayICS-DB20-0/1
2 waysICS-DB20-0/2
4 waysICS-DB20-0/4
