CaLM Control and Laser Monitoring System

Überwachen und kontrollieren Sie den Laserschutzstatus zahlreicher Labore von einem Punkt aus

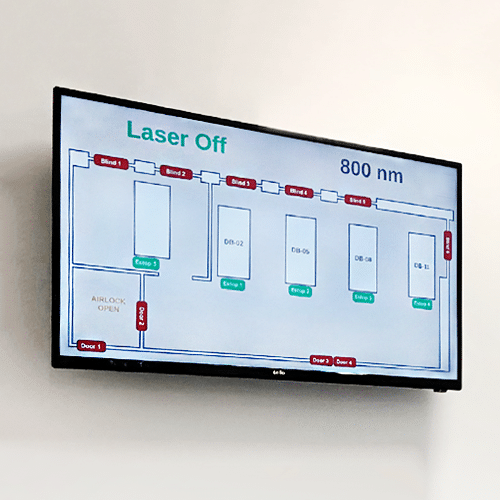

Das CaLM-System verfügt über einen großen Monitor, auf dem alle Aspekte des Laser-Interlock-Systems angezeigt und kontrolliert werden können, darunter:

  • Status aller Interlock-Schalter
  • Status aller Not-Aus-Schalter
  • Status des ICS-9 Interlock Controllers
  • Status aller Shutter und DBS
  • Wellenlängen der zugänglichen Laser

Das CaLM System kann ein ganzes verriegeltes Labor auf einem großen Bildschirm überwachen und steuern. Dies gibt den Benutzern den Komfort und die Sicherheit, in lasergesteuerten Bereichen zu arbeiten. Das CaLM-System besteht aus einer Kontrollbox und einem Großbildschirm, die mit dem Interlock-System des Labors verbunden sind.

Da jede Laboreinrichtung einzigartig ist, ist auch jedes CaLM-System einzigartig. Das Laborlayout wird individuell programmiert, um das einzigartige Layout und die Ausrüstung des Kunden nachzubilden. Unten sehen Sie ein Beispiel für ein einfaches Laborlayout.

Die Farbcodierung der Meldungen ist grün, wenn die Verriegelung nicht aktiviert ist, gelb, wenn sie aktiviert ist und alle Verriegelungen geschlossen sind, rot, wenn ein Shutter geöffnet ist. Offene Verschlüsse zeigen an, dass der Laserstrahl zugänglich ist.

Das folgende Layout zeigt vier optische Tische mit jeweils zwei Laserstrahlverschlüssen. Die Fenster und Türen sind alle verriegelt. Alle Zustände werden auf dem Bildschirm angezeigt.

SYSTEM NOT ARMED, LASERS OFF
Rollläden und Türen können sich öffnen
Alle E-STOPS sind geschlossen
SYSTEM ARMED, LASERS OFF
Alle Rollläden und Verteilerkästen sind geschlossen
Alle Rollläden und Türen sind geschlossen
SYSTEM ARMED, LASERS ON
Rollläden und Verteilerkästen können sich öffnen
Die verwendete Laser-Wellenlänge wird angezeigt

Alle Funktionen der Bildschirmanzeige können an Ihre Bedürfnisse angepasst werden, und alle Informationen zur Lasersicherheit können auf dem Großbildschirm angezeigt werden.

Sehen Sie sich dieses kurze Video an, um zu verstehen, wozu das CaLM System in der Lage ist.

VEREINFACHTE ANZEIGEN
Vereinfachte CaLM-Anzeige im Denys Wilkinson Building der Universität Oxford

Für eine vereinfachte Ansicht kann die CaLM-Anzeige so eingestellt werden, dass nur die wichtigsten Informationen angezeigt werden.

Das folgende Beispiel bezieht sich auf eine große Laserlaborinstallation mit mehreren Lasern, die unabhängig voneinander betrieben werden. In einer typischen Einrichtung wäre es verwirrend, den Status jedes Lasers in jedem Labor im Auge zu behalten und festzustellen, welcher Laser zu einem bestimmten Zeitpunkt aktiv ist. Die komplexe Logik des Lasersystems wird über den Bildschirm stark vereinfacht und die Farbcodierung zeigt an, welche Labore sicher sind und welche Bereiche nicht betreten werden dürfen.

Außerdem werden die erforderlichen relevanten Informationen über den Laser angezeigt – d.h. Wellenlänge, Leistung und Betriebsart.

CaLM for ICS-Buddy

Das CaLM-System geht Hand in Hand mit dem ICS-Buddy – dem tragbaren Laser Safety Interlock® Controller von Lasermet. Der CaLM fungiert als Großbildmonitor und der ICS-Buddy als ferngesteuerter Interlock-Controller. Mit dem ICS-Buddy können Sie die Laserstrahlverschlüsse von jedem beliebigen Ort aus steuern – Sie müssen nicht zum physischen Laserverschluss gehen, der am Laser angebracht ist, um eine Taste zu drücken.

Der ICS-Buddy bildet den ICS Interlock® Controller von Lasermet auf einem Tablet ab, das Sie unterwegs mitnehmen können. Darüber hinaus verfügt der ICS-Buddy über die Funktion Logic View, die eine interaktive visuelle Karte des Logikdiagramms für komplizierte Systeme anzeigt.

Logic View

CaLM for Laser Jailer

Das CaLM System kann auch angepasst werden, um das Laser Jailer Active Guarding System anzuzeigen. Anstatt ein Laserlabor zu überwachen, zeigt CaLM für Laser Jailer den Standort aktiver Schutzkacheln in einem Active Laser Enclosure an.

Das macht die Fehlersuche und -behebung bei großen Systemen einfach.
