LS-10 Series

Laser-Sicherheitsstrahl-Shutter & Strahlabwürfe

Die Laserstrahl-Shutter der LS-Reihe sind kombinierte Shutter und Beam Dumps, die von einem Sicherheitskontrollsystem wie dem Interlock®-Controller von Lasermet angesteuert werden können, um den Laserstrahl bei unbefugtem Zugriff automatisch oder manuell abzuschalten, wenn der Strahl nicht benötigt wird. Sie können auch als eigenständige Laser-Shutter zur manuellen oder ferngesteuerten Abschaltung des Laserstrahls verwendet werden.

  • Schwerkraftbetrieben für ausfallsichere Kontrolle
  • Kombinierter Shutter und Laserstrahlabwurf für zusätzliche Sicherheit
  • Kompatibel mit verriegelten Sicherheitssteuerungssystemen
  • Sicherheitsverriegelung verhindert versehentliches Einschalten des Laserstrahls
  • Option zur Fernschaltung
  • Als OEM-Produkt erhältlich
Kategorie: Schlagwort:

LS-10 and LS-100 Beam Shutters & Beam Dumps

Die Shutter LS-10-12 und LS-100-12 sind so konzipiert, dass sie die gesamte Leistung des Laserstrahls absorbieren, so dass kein zusätzlicher Beam Dump erforderlich ist und gefährliche Reflexionen vermieden werden. Der Laserstrahl wird in Wärme umgewandelt und vom Shuttergehäuse abgestrahlt.

Diese Shutter können mit Lasern bis zu der wie folgt angegebenen maximalen Durchschnittsleistung verwendet werden.

  • Der LS-10-12 ist für eine durchschnittliche Leistung von bis zu 20W geeignet.
  • Der LS-100-12 wird durch einen Lüfter luftgekühlt und ist für eine Durchschnittsleistung von bis zu 200 W geeignet.
Der LS-100-12 ist nicht mehr lieferbar. Diese Seite dient nur noch als Referenz.

BETRIEBSLOGIK

Die Rollläden lassen sich nur öffnen, wenn sie mit Strom versorgt werden.  Wenn der Strom eingeschaltet ist, leuchtet eine gelbe LED auf, um anzuzeigen, dass Strom vorhanden ist.  Außerdem leuchtet eine grüne LED, die anzeigt, dass der Rollladen vollständig geschlossen ist.  Zum Öffnen des Rollladens muss die grüne Taste gedrückt werden.  Die grüne LED erlischt und eine orangefarbene LED leuchtet auf und zeigt damit an, dass der Verschluss vollständig geöffnet ist.  Der Shutter kann durch Drücken der roten Taste oder durch Unterbrechung der Stromzufuhr geschlossen werden.

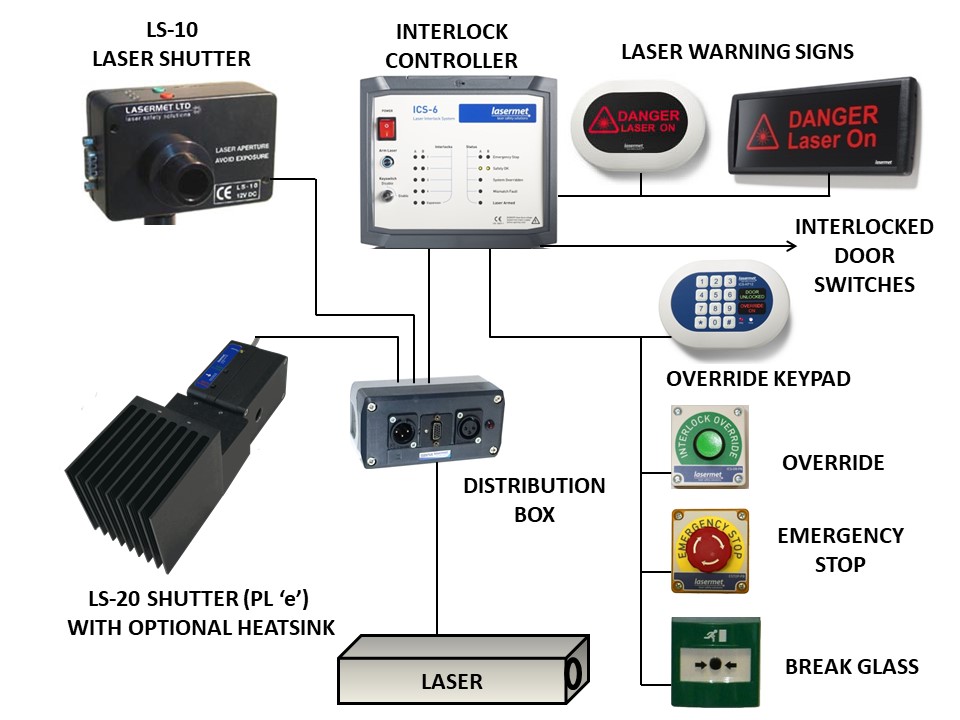

Schematic overview of shutters connected to Interlock® control with safety and warning devices

Wenn Sie eine Labortür öffnen, ohne die Überbrückung zu betätigen, schließt sich der Verschluss und verhindert so, dass ungeschützte Personen der Laserstrahlung ausgesetzt werden. Der Verschluss ist ausfallsicher und wird durch die Schwerkraft betätigt, so dass ein Stromausfall zum Schließen des Verschlusses führt, ohne dass Federn oder andere Vorrichtungen benötigt werden.

GERINGER STROMBEDARF

Das intelligente Design sorgt für einen niedrigen Stromverbrauch. Dies erhöht die Anzahl der Shutter, die mit derselben Stromversorgung betrieben werden können, und hält den Shutter in geschlossenem Zustand kühl genug für den Einsatz als Beam Dump.

PART NUMBERMAX LASER POWER
(W)
APERTURE SIZE
(MM)
DRIVE VOLTAGE
(V DC)
CURRENT CONSUMPTION
(MA)
SIZE
(MM)
LS-10-12201511 – 1415098 x 63.5 x 36*
LS-100-122005011 – 14150130 x 150 x 140*

* 100mm including tube
** 175mm including tube

Der LS-10-12 und der LS-100-12 Shutter arbeiten mit 12 VDC. Wenn Sie jedoch eine Stromversorgung von 18-24 VDC oder ähnlichem benötigen, bietet Lasermet den LS-Spannungswandler (Teilenr. LS-VC-24.12) an, der einen Betrieb von 15 – 35 VDC ermöglicht.

FERNSCHALTSTATION

Für Anwendungen, bei denen die Laser Shutter LS-10-12 und LS-100-12 in einem Gehäuse verwendet werden und die Tasten nicht zugänglich sind, oder für andere Fernschaltanforderungen kann die Remote Switching Station (Teile-Nr. LS-RS) zum Öffnen und Schließen des Shutters aus der Ferne verwendet werden.

Alternativ können die Laser-Shutter LS-10-12 und LS-100-12 in den ‚Schalter-Bypass-Modus‘ versetzt werden, indem einige interne Verbindungen auf der Platine im Shutter geändert werden.  In diesem Modus öffnet sich der Shutter sofort, wenn der Strom eingeschaltet wird, und schließt sich, wenn der Strom abgeschaltet wird.

REMOTE INTERLOCK® BOARD

Eine optionale Interlock®-Platine (Teilenr.: LS-10-IB) kann eingebaut werden. Sie bietet zwei potentialfreie Kontakte, einen Schließer und einen Öffner, mit denen Sie ein anderes Gerät mit dem Status des Rollladens verriegeln können.  Diese Kontakte sind für 2A und 30 VDC ausgelegt.

FIXINGS

Der LS-10-12 hat ein einzelnes M6-Gewinde im Sockel und kann mit einem optischen Stift auf einem Breadboard befestigt werden.

Der LS-100-12 hat vier M6-Montagegewinde in der Basis.  Er kann in jedem beliebigen Winkel auf einem Breadboard montiert werden. Verwenden Sie dazu das Montageplattenpaket LS-100-MP und metrische (LS-100-MAS) oder zöllige (LS-100-IAS) Montageschrauben.
